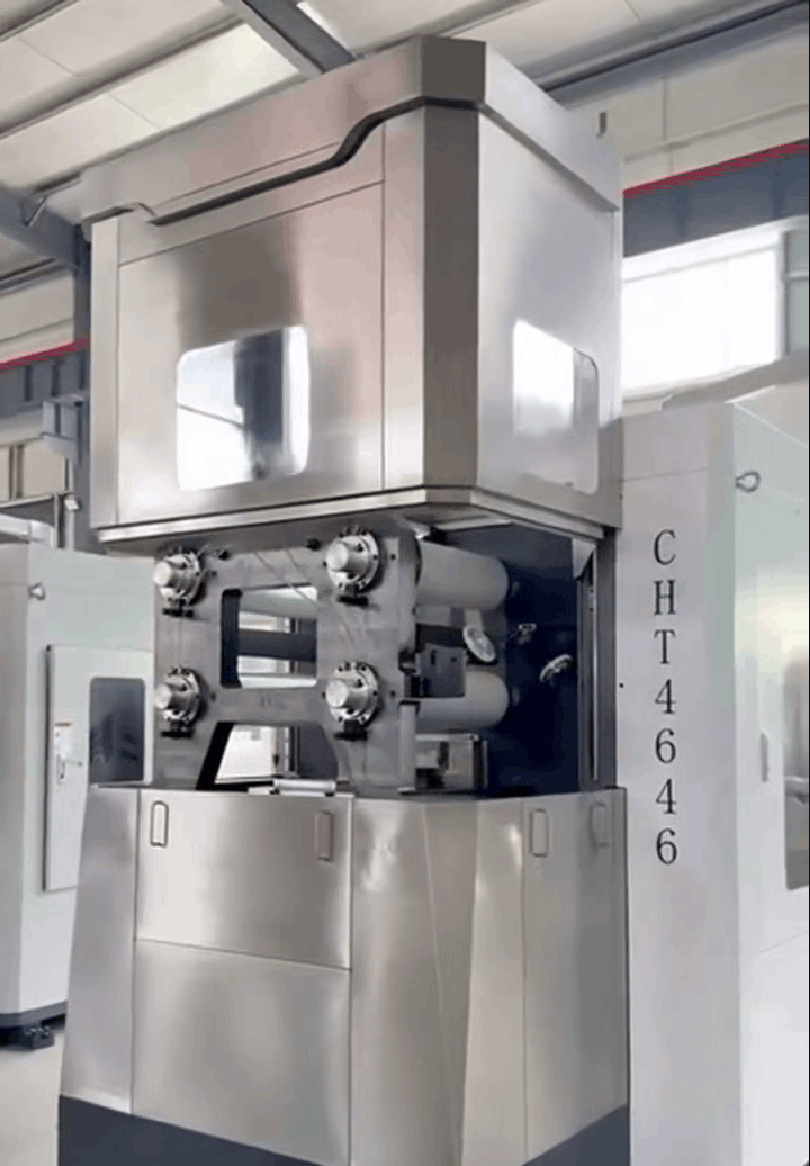

Multidrahtsäge, MKM Serie
Multidrahtsäge, MKM Serie
Preis ab 75.500 EUR
2 Jahre Garantie, 5-6 Monate Lieferzeit, Testarbeiten möglich.
Integriertes Gussverfahren der Ausrüstung, Einmalbearbeitung wird abgeschlossen, wodurch der kumulative Montagefehler reduziert wird, der Hochgeschwindigkeitsbetrieb ist stabiler, um die Schnittqualität zu gewährleisten.

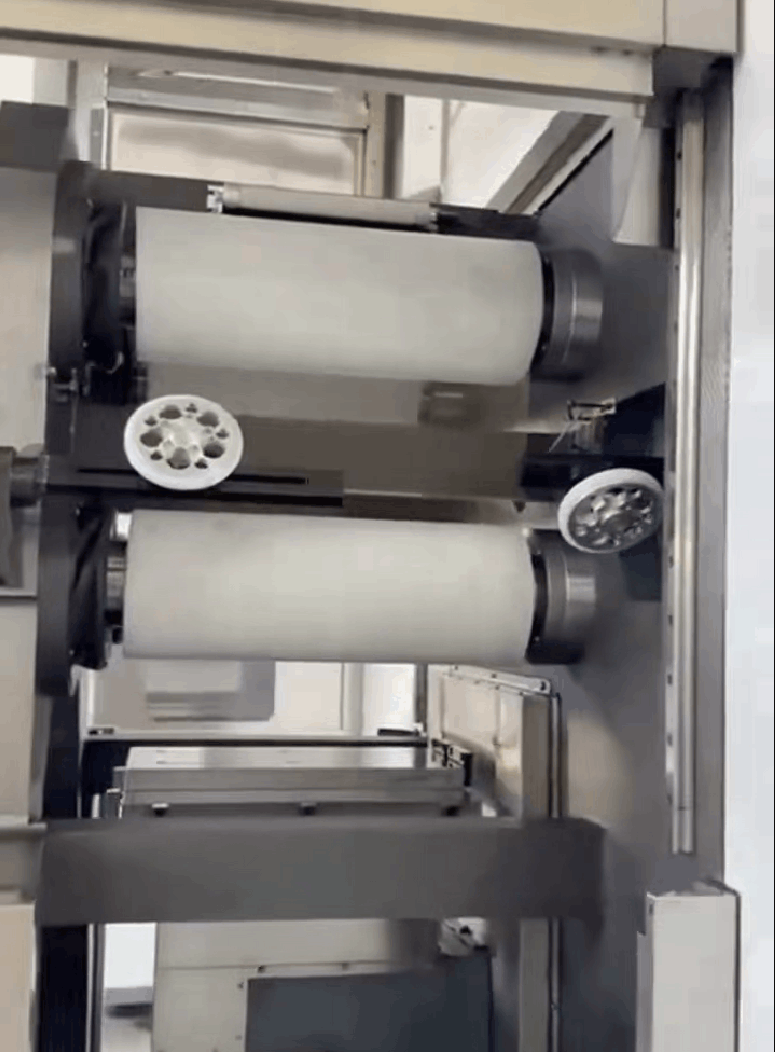

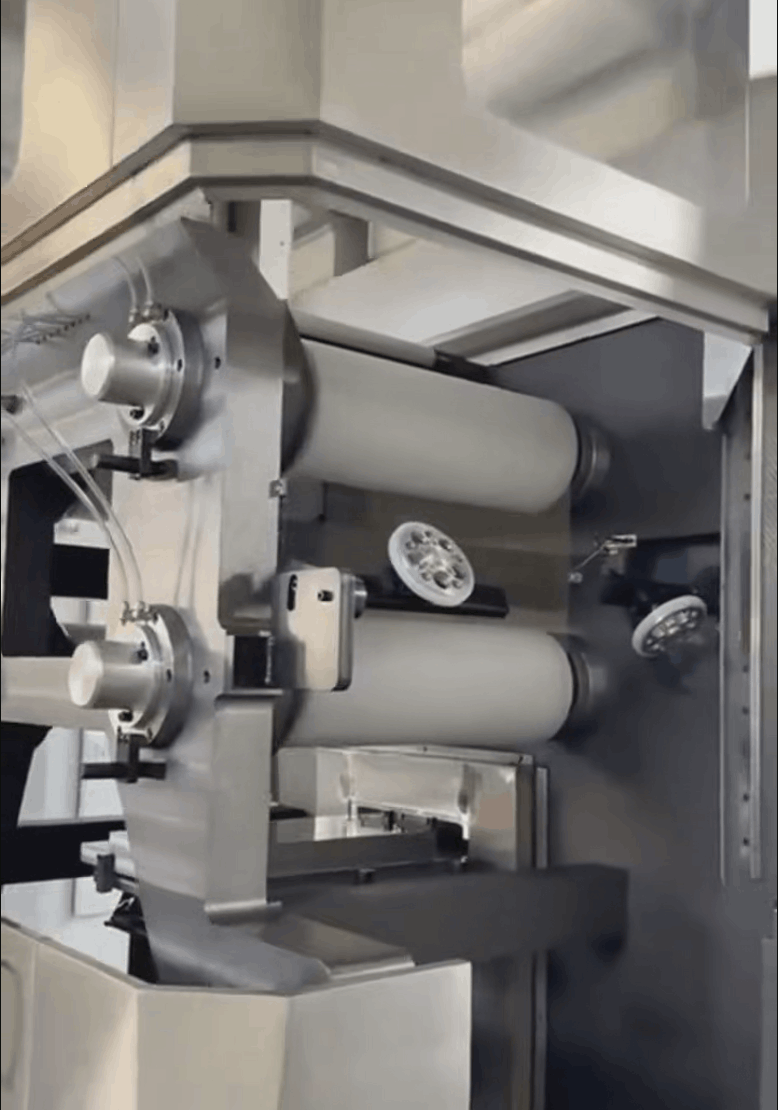

Vier Servomotoren treiben vier Rollen unabhängig voneinander an, sodass die vier Rollen zur Antriebsachse werden, den Verschleiß des Drahtes auf der Rolle reduzieren und die Nutzungsdauer der Rolle verbessern.
Große Ladefläche, Ladebereich: 460 mm * 460 mm * 490 mm, was die Schnitteffizienz erheblich steigert.
Haben Sie fragen zu unseren Diamantdrahtsägen? Rufen Sie uns direkt an!
- Integriertes Gussverfahren der Ausrüstung, Einmalbearbeitung wird abgeschlossen, wodurch der kumulative Montagefehler reduziert wird, der Hochgeschwindigkeitsbetrieb ist stabiler, um die Schnittqualität zu gewährleisten.
- Vier Servomotoren treiben vier Rollen unabhängig voneinander an, sodass die vier Rollen zur Antriebsachse werden, den Verschleiß des Drahtes auf der Rolle reduzieren und die Nutzungsdauer der Rolle verbessern.
- Die Befestigungslöcher des Rollenhalters werden in einem Durchgang im Bearbeitungszentrum hergestellt, um die Koaxialität der Spindelmontage sicherzustellen.
- Die Maschine hat ein äußerst vernünftiges Design, eine Maschinenhöhe von nur 2700 mm, was den Platzbedarf erheblich reduziert und die Einfachheit und Sicherheit des Betriebs der Ausrüstung hervorhebt.
- Die Rolle ist mit einem Rollenhalter ausgestattet, der die vom Werk selbst entwickelte Technologie übernimmt, und die Wechselzeit der Rolle kann um mindestens 30 Minuten reduziert werden.
- Nach oben fahrbarer Arbeitstisch. Während der Bearbeitung bewegt sich der Arbeitstisch von unten nach oben, was das Be- und Entladen des Materials erleichtert.
- Große Ladefläche, Ladebereich: 460 mm * 460 mm * 490 mm, was die Schnitteffizienz erheblich steigert.
- Die Rolle verwendet eine Doppelkonus-Positionierung, der Hochgeschwindigkeitsbetrieb ist reibungslos und präzise.
- Die Spindelgenauigkeit ≤ 0,01 mm, die Verwendung einer strukturellen Staubschutzlösung (Patent der Fabrik), stabilerer Betrieb, leicht zu demontieren.
- Einfach zu bedienen und zu nutzen, automatischer Hubdeckel, der Tisch ist vollständig erweitert, einfaches Be- und Entladen von Materialien und Demontage von Lola.
- Der Arbeitstisch ist mit einer Schwingfunktion ausgestattet, die besser für die Massenverarbeitung von harten und spröden Materialien geeignet ist.
- Hohe Effizienz und geringer Verbrauch, die Ausrüstung benötigt keine Luftquelle, der Stromverbrauch der gesamten Maschine überschreitet nicht 25 kW.
← nach links / rechts wischen für weitere Daten →
| Item | Einheit | Parameter-Spezifikation |
|---|---|---|
| Rollenlänge und der Bereich der Dicke zum Schneiden des Werkstücks | Rollenlänge: 490 mm, zum Schneiden von Produkten mit Dicken von 0,8 mm bis 12 mm. | |
| Aussehen | Extern patentiert vom Werk | |
| Steuerungssoftware für Mehrdraht-Schneidemaschine | Patentierte Software des Werks | |
| Maximale Werkstückgröße | mm | 460 x 460 x 490 |
| Anzahl der Führungsrollen | Die gesamte Maschine verwendet 8 Führungsrollen, die zum einfachen Wickeln des Stahldrahts dienen. Die Funktion ist vollständig ausgeführt, die Arbeitszykluszeit wird erheblich reduziert. Das reduziert auch die Bearbeitungszeit und -kosten und verringert gleichzeitig die Drahtbrüche. | |
| Rollendurchmesser | mm | Ф180 |
| Durchmesser des Diamantdrahts | mm | Ф0,20 – 0,55 |
| Wickellänge für Diamantdraht | km | 20 (Ф0,2 Diamantdraht) |
| Kühlsystem | Doppel-Kühlsystem, das die Kühlwirkung des Schneidflüssigkeit gewährleistet und die Lebensdauer der Kernkomponenten erheblich verlängert, um den Verschleiß durch minderwertige Kühlmittel oder unsachgemäße Bedienung zu vermeiden. | |
| Spannservo-Motorleistung und Anzahl | kw | 7,5 × 4 Stück (Hochleistung-Motoren, direkt verbunden, um die Schneidqualität zu sichern und die Anforderungen des ultradünnen Blechschnitts zu erfüllen, während die Lebensdauer der Rollen verlängert wird) |
| Spannfaden- und Freigabemotorleistung und Anzahl | kw | 3 × 2 Stück |
| Spannungsservo-Motorleistung und Anzahl | kw | 4,4 × 2 Stück |
| Wickelservo-Motorleistung und Anzahl | kw | 0,4 × 2 Stück |
| Antriebsmotor für das Hoch- und Runterfahren des Arbeitstisches | kw | 0,75 |
| Stromversorgung | Drehstrom Drei-Leiter AC380V / 50Hz | |
| Stromverbrauch der Maschine | kw | 52,4 (Die ganze Maschine verwendet Servomotoren; der tatsächliche Energieverbrauch überschreitet 50 % der Gesamtleistung der Maschine nicht, wodurch die elektrische Verlustrate deutlich reduziert wird) |
| Maschinengewicht | kg | ca. 7500 |
| Gesamtabmessungen der Maschine | mm | ca. 3365 × 2220 × 2700 |
| Maschine mit Stahldraht-Reinigungseinrichtung | Sicherstellen, dass die Schneidflüssigkeit Schneidabrieb effektiver entfernen kann, um die Schnittqualität besser zu gewährleisten. Patentiert vom Werk. | |
| Spindelschutz für Präzisionskomponenten | Die interne Kühlung erhöht die Lebensdauer der Kernkomponenten und der Spindel, während die Spindelabdichtung Spindelschäden effektiv reduziert. Patentiert vom Werk. | |
| Schutz für verschleißanfällige Führungsrollen | Verwendung einer staubdichten Struktur zur Verlängerung der Lebensdauer verschleißgefährdeter Führungsrollen. Patentiert vom Werk. |
