BESCHREIBUNG:

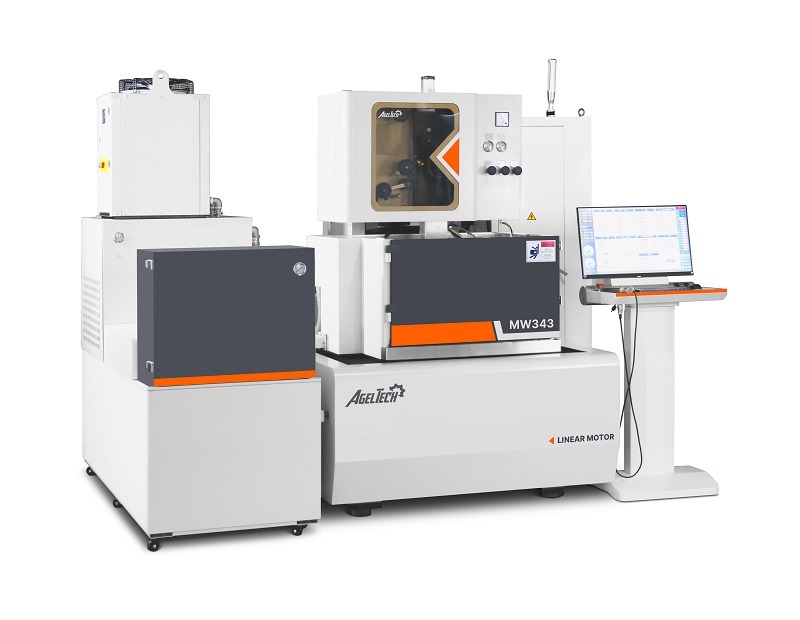

Präzisionsdraht-EDM der Serie MW3. Die Maschinen der Serie MW3 sind für die Bearbeitung komplexer Aufgaben auf Drahterodiermaschinen konzipiert, wie z.B. spaltfreie, hochpräzise Stempel mit einer Genauigkeit von +/- 0,003 mm.
| Modell | unit | MW343 | MW364 | |||
| Arbeitstisch Größe | mm | 630 x 480 | 860 х 570 | |||
| XY-Achsen-Verfahrweg | mm | 400×300 | 600×400 | |||
| UV-Achsen- Verfahrweg | mm | 80 x 80mm | 100 х 100mm | |||
| Z-Achsen-Verfahrweg | mm | 220 | 300 | |||
| Maximale Eilganggeschwindigkeit | Mm/min | 1500 | 1500 | |||
| Max. Werkstückgewicht | kg | 400 | 600 | |||
| Max. Werkstückgröße | mm | 780х650х210 | 1000 х 800 х 340 | |||
| Schnitts-geschwindigkeit | mm²/min | >250 | ||||
| Beste Oberflächenrauhigkeit (Ra) | μm | 3rd Ra≤0.5um | ||||
| Maximale Belastung der Drahtspule | kg | 10 | 10 | |||
| Maximale Drahtvorschubgeschwindigkeit: | m/min | 18 | ||||
| Drahtspannungsbereich | kg | 0.5 – 2.4 | ||||
| Drahtdurchmesser | mm | 0,15 ~ 0,30 | ||||
| Schnittwinkel | ±15° h=80mm (±30° h=40mm Option) | ±15° h=140mm (±30° h=50mm Option) | ||||
| kühlmittelbehälter-Volumen | l | 850 | 1100 | |||
| Ion-Resin Volumen | l | 14 | ||||
| Anschlußwert | KWA | 13 | ||||
| Druckluft | Kg/cm2 | 6 | ||||
| Stromversorgung | AC 380V 3 Phase / +/- 10% – 20A | |||||
| Maschinen-abmessungen | mm | 2860x2235x2090 | 3200x2900x2350 | |||
| Maschinen-gewicht | kg | 2500 | 3200 | |||
