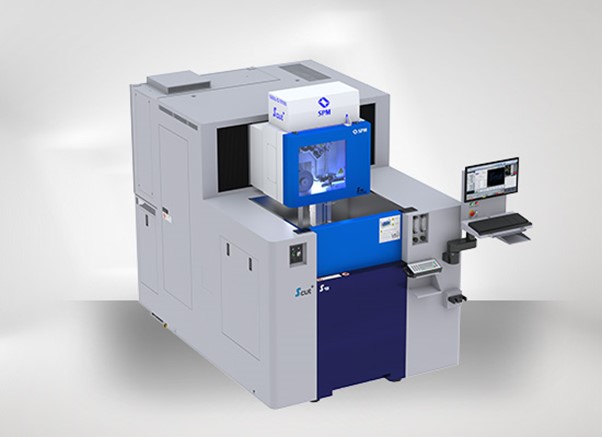

Präzisionsdraht-EDM mit Flachlinearmotoren und AWT, MW-9XX – Serie, SPM

Preis ab 86.900 EUR

Präzisionsdraht-EDM der Serie MW9 sind äußerst kompakt und für die Durchführung höchst präziser Aufgaben konzipiert. Sie produzieren präzise Bauteile mit einer Genauigkeit von bis zu +/-2 μm und einer verbesserten Oberflächenqualität bis Ra 0,15 μm.

Preis anfordern
  • Robuste Maschinenkonstruktion aus grauem Gusseisen der Marke „Mekhanit“.
  • Monoblock-Aufbau mit festem Arbeitstisch und beweglicher Säule.
  • Die Maschinen sind mit Rundlinearantrieben auf den Achsen X und Y (Modelle MW9-s43, MW9-s64) ausgestattet, die dank optischer Lineale mit einer Auflösung von 0,1 µm eine Close‑Loop‑Steuerung gewährleisten.
  • Optische Encoder für die Achsen U, V – optional.
  • Vorderes Badfenster (Fronttür), das automatisch nach unten verschoben wird und so Platz in der Werkstatt spart; außerdem mit Sicherung gegen unbeabsichtigtes Öffnen ausgestattet.
  • AWF‑System: Vollautomatische Drahtzuführung.
    Nach der automatischen Drahtzuführung steigt der Flüssigkeitsstand automatisch um 60 mm über die Oberfläche des Werkstücks.
  • Breites Spektrum bearbeitbarer Materialien in voreingestellten Schnittparametern, einschließlich Aluminium, Graphit, PCD.
  • Schneidefähigkeit bis zu einem Winkel von 45°.
  • Oberflächenrauheit bis zu Ra 0,15 µm in 6 Durchgängen / Genauigkeit ±2 µm.
  • Max. Schnittgeschwindigkeit > 250 mm²/min.
  • Auto Edge, Center Finding, Auto Axis Turning.
  • „Ez Aqua+“: Ionen im Kühlmittel verursachen Rost am Werkstück und damit unvermeidlichen Verlust. SPM reduziert die Bewegung gelöster Ionen im Kühlmittel, um über längere Zeit Schäden oder Korrosion an der Hardware zu verhindern. Zur Verstärkung der Kontrolle wird Wechselstrom‑Hochfrequenzleistung eingesetzt, um diesen Effekt zu verringern.
  • „Ez Sharp+“: Durch Analyse der Werkstückecken, Bearbeitungsbedingungen und -geschwindigkeit werden die Bearbeitungsparameter aktiv gesteuert, um die bestmögliche Form zu erzielen. Die Eckbearbeitungsbedingungen sind vom Benutzer editierbar. Hochgeschwindigkeits‑Ecksteuerungsfunktion verfügbar.
  • „Ez Tension+“: Die Drahtspannung wird durch Servomotor und BLDC‑Motor gesteuert, minimiert nicht nur Schwankungen der Zugkraft, sondern auch Linienbildungen auf der bearbeiteten Oberfläche. Regelung der Drahtspannung unabhängig von der Drahtvorschubgeschwindigkeit.
  • Auto Water Conductivity Control.
  • Auto Water Temperature Control.
  • Netzwerk‑Fernsteuerungssystem enthalten: Fernwartungs‑Supportprogramm, Online‑Computerumgebung, Unterstützung für Mobilgeräte und Laptops.
  • USB & LAN.
  • CE‑Zertifikat
